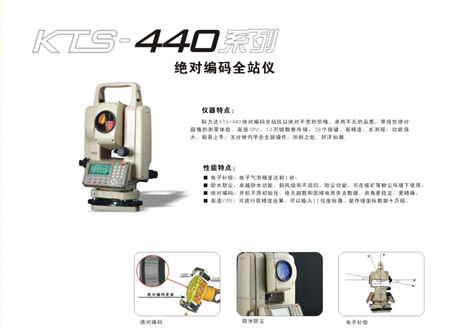

科力達全站儀KTS442LL（KTS440系列）
| 產品型號： |
KTS442LL |
| 品 牌： |
科力達 |
| 價格電議,您可以向供應商詢價得到該產品價格 |
|
| 所 在 地： |
江蘇南京鼓樓區 |
| 更新日期： |
2025-05-05 |
科力達KTS-442LL是帶激光下對點全站儀，以絕對不貴的價格、卓而不凡的品質，帶給你絕對超值的測量體驗。絕對編碼測程更長，精度更高，測距更快！高速CPU、10萬組數據存儲、28個按鍵、高精度、測距快，長測程，功能強大，極易上手，五分鐘內學會全部。新裝道路放樣軟件，滿足各種工程測量需求。
科力達KTS-442LL性能特點：
測距更遠：單棱鏡測距達5000米，國內目前*遠！
高精度 棱鏡測距：2+2ppm，激光測距：5+3ppm
測距時間 精測1秒，跟蹤0.5秒
電子補償：迅速整平儀器。補償精度達到1秒。
防水防塵：卓越防水功能，防水等級IP55，斜風細雨不須歸。防塵功能，可在煤礦等粉塵環境下使用。
絕對編碼：開機不用初始化，絕無跳數和因掉電而失去數據。測角更穩定、更精確。
高速CPU：可進行雙精度運算，可以輸入11位坐標傎。能存儲坐標數據100000點。
豐富的應用程序：三維坐標、三維放樣、對邊、懸高、偏心、測站點高程、方位角設置、后方交會、面積測量、道路放樣軟件(新增)等功能。
長效電池與低功耗設計：配備KB-20(6V、3.8AH)大容量電池2塊，能連續工作12小時，滿足你一整天的工作量。
科力達KTS-442LL技術指標：
*大測量距離
單棱鏡 5.0km
數字顯示 *大：99999999.999，*小：1mm/0.1mm（可設置）
精度 2+2ppm
測量時間 精測0.8秒，跟蹤0.5秒
氣象修正 輸入?yún)?shù)自動改正
棱鏡常數修正 輸入?yún)?shù)自動改正
角度測量
測角方式 絕對編碼式
碼盤直徑 79mm
*小讀數 1＂/5＂可選
精度 2＂
探測方式 水平盤：對徑 豎直盤：對徑
望遠鏡
成像 正像
鏡筒長度 154mm
物鏡有效孔徑 望遠：45mm 測距：50mm
放大倍率 30×
視場角 1°30′
分辨率 3＂
*小對焦距離 1m
自動垂直補償器
系統 液體電子補償器
工作范圍 ±4＇
精度 1＂
水準器
管水準器 30＂/2mm
圓水準器 8＇/2mm
光學對中器
成像 正像
放大倍率 3×
調焦范圍 0.5m～∞
視場角 5°
激光對中器
對中精度 1.5mm處1.5mm
激光點直徑 1.5mm處2.5mm
無限位微動螺旋
螺旋個數 1個水平/1個垂直
其它
顯示類型 雙面，8行中文顯示
電源 可充電鎳-氫電池
電壓 直流6V
連續工作時間 10小時
尺寸 160mm×150mm×330mm
重量 5.8kg
人性化設置
指標差2C校正 軟件校正
科力達KTS-442LL測量模式：
1、置零：將水平角置零。
2、置角：已知水平角的設置。
3、鎖角：水平角的鎖定與解鎖。
4、左角/右角：左、右角的切換。
5、ZA/％：坡度類型的選擇：天頂距與％坡度。
6、參數：距離測量參數的設置，包括：溫度、氣壓、大氣改正值PPM、棱鏡常數和測
距模式。
7、斜距：進行斜距測量。
8、平距：進行平距測量。
9、高差：進行高差測量。
10、切換：選擇測距的類型，在斜距、平距和高差之間切換。
11、*新：距離和角度的*新一次測量值將被存儲于存儲器中，直到關閉電源才消失。該功能鍵用于調閱存儲器中的距離、垂直角、水平角、坐標值，并且距離值可以通過[切換]鍵使之在斜距、平距、高差之間進行轉換。
12、F/M：距離單位米/英尺的轉換。
13、菜單：轉至菜單模式。
1) 坐標測量：坐標數據的測量。
a）觀測：在完成測站數據的輸入和后視方位角的設置后，通過距離和角度測量
即可確定目標點的坐標。
b）設置測站：設置測站數據。
c）設置方位角：方位角的設置。
2）放樣測量：用于在實地上測定所要求的點。在放樣過程中，通過對照準點的水平
角、距離或坐標的測量，儀器顯示出預先輸入的待放樣值與實測值之差。
a) 觀測：

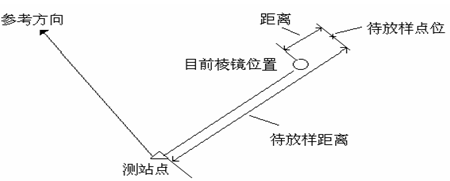

① 距離放樣：根據參考方向轉過的水平角和至測站點的距離來設定所要求的點。
② 懸高放樣：用于在實地上設定出由于位置過低或過高，而無法在其位置上設置棱鏡的所要求的點。
③ 坐標放樣：用于在實地上測定出其坐標值為已知的點。
b) 放樣：輸入放樣數據，如坐標、目標高、放樣距離、放樣角度。
c) 設置測站：設置測站數據。
d) 設置后視角：設置后視方位角。
e) 測距參數：設置距離測量的各參數，包括：溫度、氣壓、大氣改正值PPM、
棱鏡常數和測距模式。
3）偏心測量：用于測定測站點至通視但無法設置棱鏡的點，或者測站至不通視點間
的距離和角度。測量時，將棱鏡(偏心點)至待測點(目標點)附近，通過
對測站至棱鏡(偏心點)間距離和角度的測量，來定出測站至待測點(目
標點)之間的角度和距離。

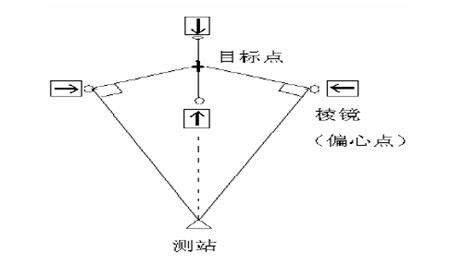

a) 單距偏心：應將偏心點(棱鏡)設在目標點的左側或右側，前側或后側。當偏心點設在目標點的左側或右側時，應使偏心點和目標點的連線與偏心點和測站點的連線間的夾角大致為90℃。當偏心點設在目標點的前側或后側時，應使之位于測站點與目標點的連線上。

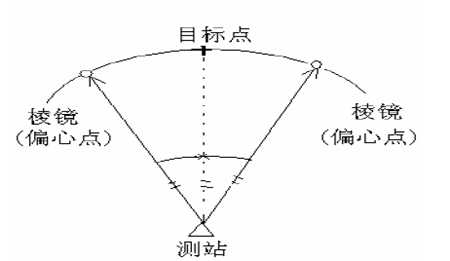

b) 角度偏心：將偏心點(棱鏡)設在盡可能靠近目標點的左側或右側的位置上，并使二者目標高相同。

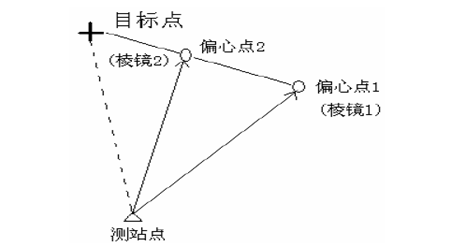

c) 雙距偏心：需要在過目標點的直線上設置兩個偏心點(棱鏡1和棱鏡2)，通過對兩個偏心點的測量，在輸入偏心點2與目標點間的距離便可確定目標點的位置。
d) 設置測站：設置測站數據。

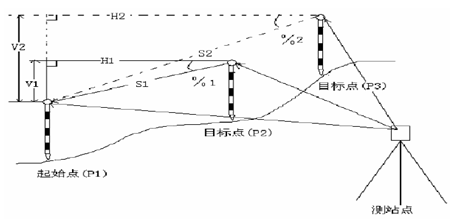

4）對邊測量：用于在不搬動儀器的情況下，直接測量某一起始點(P1)與任何一個其
它點間的斜距、平距和高差。
該程序還提供了一個功能：將*后測量的目標點改變?yōu)楹竺鏈y量的起始點。

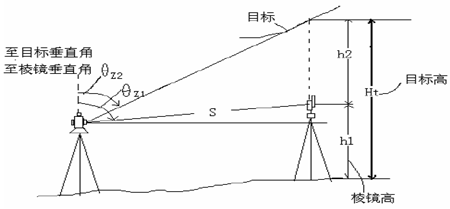

5）懸高測量：用于對不能設置棱鏡的目標(如高壓輸電線、橋梁等)高度的測量。

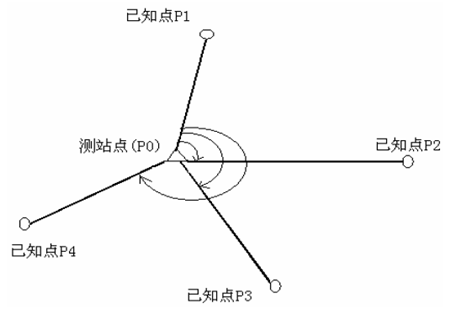

6）后方交會：通過對多個已知點的測量定出測站點的坐標。
通過觀測2-4個已知點便可計算出測站點的坐標。
a) 可測距時，*少觀測2個已知點
b) 不可測距時，*少觀測3個已知點
另外：角度和距離不能交叉使用。當使用角度進行測量時，要按照順時針或逆
時針測量各已知點，并且相鄰兩點的夾角不能超過180°。
7）復測：用于累計角度重復觀測值，顯示角度總和以及全部觀測角的平均值，同時記錄觀測次數。
14、記錄：測量數據的記錄。
1) 距離數據：距離測量數據的記錄。該功能下觀測得到的距離數據、偏心測量數據都可記錄于工作文件中。
a) 偏心測量：包括距離偏心測量和角度偏心測量。
2) 角度數據：角度測量的數據記錄。
3) 坐標數據：坐標測量的數據記錄。該功能下得到的坐標測量數據和偏心測量數據都可記錄于工作文件中。
a) 偏心測量：包括距離偏心測量和角度偏心測量。
4) 測站數據：記錄測站信息，包括：測站點坐標、點名、編碼、儀器高、觀測者、觀測日期和時間、天氣情況、風力、溫度、氣壓、氣象、改正數、棱鏡常數改正數和測距模式。
5) 注釋數據：記錄注釋數據。
6) 查閱數據：調閱當前工作文件中的數據。
15、高度：儀器高與目標高的設置。
16、輸出：測量數據的輸出。
17、查閱：調閱當前工作文件中的數據。
以下鍵功能在“菜單”功能中介紹過，這里不再重復。
18、坐標：開始坐標測量
19、放樣：開始放樣
20、懸高：開始懸高測量
21、對邊：開始對邊測量
22、偏心：開始偏心測量
23、復測：水平角復測
24、后交：開始后方交會測量
